ألواح عزل نانوية دقيقة المسام للتطبيقات الصناعية عالية الحرارة

عزل نانوي مسامي دقيق لمغارف الصلب

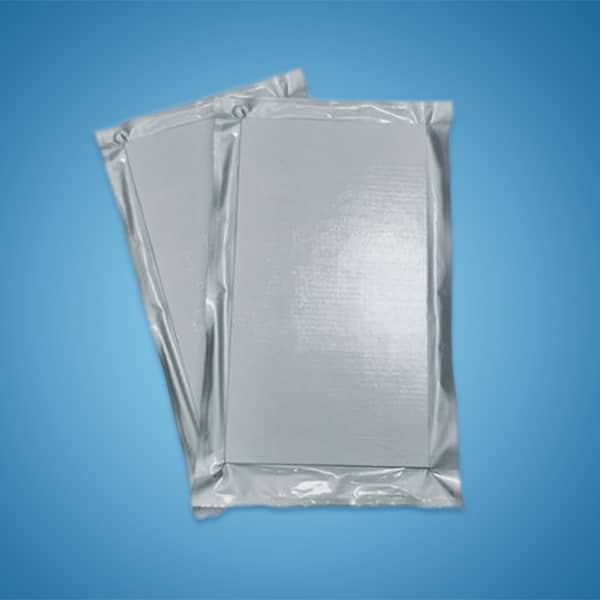

لوح عزل نانوي دقيق المسام لمغارف الصلب

وصف المنتج:

العزل النانوي المسامي الدقيق لمغارف الصلب هو مادة عزل حراري نانوية مسامية دقيقة مصممة خصيصًا لصناعة المعادن الفولاذية، مثل المغرفة. سمكها رقيق نسبيًا، عادةً من 3 إلى 10 مم. يتم تعبئتها بتفريغ هوائي مع فيلم مركب من رقائق الألومنيوم، ويمكن ثنيها بشكل مناسب ولديها قوة ضغط جيدة. استخدام رقائق الألومنيوم للتغليف يمكن أن يعزز قوة معينة، ويلعب دورًا مضادًا للغبار ومقاومًا للماء أثناء التركيب. يتميز هذا المنتج بقوة ضغط ممتازة وأداء عزل حراري، وهو سهل وسريع في التركيب والبناء.

المواصفات:

الحجم（مم）:

500×610 مم؛ 300×500 مم

السماكة（مم）:

3,5,7,

درجة حرارة التشغيل（℃）

1000 (مستمر)، 1200 (تصنيف)

الكثافة (كجم/م3):

280-320، قابل للتخصيص

الموصلية الحرارية: W/mK T/C (YB/T4130-2005)

200℃

0.021

400℃

0.025

600℃

0.028

800℃

0.034

مزايا المنتج:

التطبيق النموذجي:

الأسئلة الشائعة حول العزل النانوي المسامي الدقيق لمغارف الصلب

إجابات سريعة على الأسئلة الفنية والتجارية الشائعة التي يطرحها المهندسون وفرق المشتريات حول العزل النانوي المسامي الدقيق لمغارف الصلب. بالنسبة للمواصفات غير المذكورة هنا، يرجى الاتصال بفريقنا الفني.

لطلبات العينات، ومهل التسليم، وشروط الشحن، راجع صفحة المنتجات الأسئلة الشائعة.

يتم تصنيف العزل النانوي المسامي الدقيق الخاص بنا لمغارف الصلب للخدمة المستمرة حتى 1000 درجة مئوية على السطح الساخن، مع تعرض ذروي يصل إلى 1200 درجة مئوية أثناء التسخين المسبق للمغرفة وأثناء نقل الصلب المنصهر. تحافظ المصفوفة المسامية الدقيقة على بنيتها العازلة من خلال الدورات الحرارية المتكررة من درجة الحرارة المحيطة إلى درجة حرارة تشغيل المغرفة والعودة، وهو أمر ضروري لمغارف الصلب التي تخضع لعمليات صهر متعددة يوميًا. تتراوح درجات حرارة تشغيل المغرفة النموذجية من 1500 إلى 1650 درجة مئوية للصلب المنصهر نفسه، لكن الطبقة الحرارية وطبقة العزل تحميان غلاف المغرفة من خلال الحفاظ على درجة حرارة سطح ساخن مُتحكم بها عند البطانة العاملة تبلغ 1100 درجة مئوية أو أقل. يقع العزل الخاص بنا خلف البطانة الحرارية العاملة ويتعامل مع التدرج الحراري وصولاً إلى غلاف المغرفة، مما يحافظ على الغلاف دون 350 درجة مئوية للمناولة الآمنة وتقليل فقدان الحرارة.

عادةً ما يؤدي استبدال الحراريات الصبّية التقليدية بطبقة العزل النانوية الدقيقة المسامية خلف البطانة العاملة إلى تقليل فقدان الحرارة في المغرفة بنسبة تتراوح بين 30 و50 بالمائة اعتماداً على تصميم البطانة الأصلي. وبالنسبة لمغرفة سعة 100 طن، يُترجم ذلك إلى توفير في الطاقة يبلغ حوالي 30 إلى 60 كيلوواط-ساعة لكل دورة صهر، أو 6 إلى 12 جيغاواط-ساعة سنوياً لمصنع صلب متكامل نموذجي. يأتي هذا التوفير من الموصلية الحرارية المنخفضة جداً للطبقة الدقيقة المسامية (0.020 واط لكل متر كلفن عند درجة الحرارة المحيطة، و0.028 عند 600 درجة مئوية) مقارنة بالحراريات الصبّية (1.0 إلى 1.5 واط لكل متر كلفن). كما يؤدي تقليل فقدان الحرارة إلى خفض درجة حرارة غلاف المغرفة، مما يحسّن سلامة العمال ويقلل الطلب على مياه التبريد. ويُفيد العديد من عملائنا في مصانع الصلب بفترات استرداد تقل عن 12 شهراً بناءً على توفير الطاقة وحده، مع توفيرات إضافية من إطالة عمر بطانة المغرفة وتقليل تكلفة إصلاح الحراريات.

يتم تركيب العزل النانوي المسامي الدقيق لدينا في مغارف الصلب وفقاً للممارسات القياسية لمصانع الصلب: يتم أولاً تجهيز غلاف المغرفة بإزالة المواد الحرارية المتبقية وتنظيف سطح الغلاف، ثم يتم تطبيق طبقة رقيقة من ألياف السيراميك للتمدد لاستيعاب التمدد الحراري التفاضلي، يليها ألواح العزل المسامية الدقيقة الملصقة بالغلاف باستخدام لاصق غير عضوي عالي الحرارة، ثم يتم تركيب البطانة الحرارية العاملة فوق العزل. يبلغ سمك الألواح عادةً من 20 إلى 50 مليمتراً، اعتماداً على قطر الغلاف وانخفاض فقدان الحرارة المستهدف. يتم لحام دبابيس من الفولاذ المقاوم للصدأ بالغلاف لتوفير احتجاز ميكانيكي إضافي للعزل ضد الاهتزاز والصدمات أثناء مناولة المغرفة. يتم تعويض المفاصل بين الألواح لتجنب الجسور الحرارية عبر المفاصل. يتم تنفيذ التركيب بواسطة مقاولين متخصصين في المواد الحرارية؛ يمكننا التوصية بشركاء تركيب معتمدين في مناطق صناعة الصلب الرئيسية عند الطلب.

عمر الخدمة للعزل النانوي المسامي الدقيق لدينا في مغارف الصلب عادة ما يتراوح بين 12 إلى 24 شهرًا قبل الحاجة إلى الاستبدال، اعتمادًا على ظروف التشغيل. يتم حماية العزل من التلامس المباشر مع الصلب المنصهر بواسطة الطوب الحراري العامل، لذا يتعرض العزل نفسه لظروف معتدلة نسبيًا مقارنة بالبطانة العاملة، التي قد تدوم فقط من 40 إلى 80 صهرًا. لا تتحلل المصفوفة المسامية الدقيقة تحت الدورات الحرارية لأنها لا تحتوي على روابط عضوية؛ يبقى الهيكل مستقرًا طالما بقيت درجة الحرارة ضمن نطاق الخدمة المقدر. المحفز الرئيسي للاستبدال هو التلف الميكانيكي أثناء عمليات تفكيك المغرفة وإعادة التبطين. لإطالة عمر الخدمة، نوصي بتركيب شبكة من الفولاذ المقاوم للصدأ على الجانب الخارجي من العزل والمناولة الميكانيكية الدقيقة أثناء استبدال الطوب الحراري. العديد من عملائنا في مصانع الصلب يستخدمون نفس العزل خلال 5 عمليات استبدال للبطانة العاملة أو أكثر قبل إعادة العزل.

لم يتم تصميم العزل الحراري المسامي الدقيق لدينا للتلامس المباشر مع الفولاذ المنصهر. في التشغيل العادي، تحمي البطانة الحرارية العاملة العزل من تناثر الفولاذ المنصهر؛ حيث يقع العزل خلف البطانة العاملة ولا يتعرض أبداً للتلامس المباشر. ومع ذلك، إذا سمح تمزق أو تشقق في البطانة العاملة للفولاذ المنصهر بالوصول إلى طبقة العزل، فإن النتيجة هي تعرض حراري موضعي مصمم الهيكل المسامي الدقيق لتحمله حتى ذروة 1200 درجة مئوية. وبعد ذلك، يتلبّد الهيكل ويجب استبدال العزل في تلك المنطقة. لتقليل خطر التمزق، نوصي ببروتوكولات الفحص القياسية للبطانات العاملة بين عمليات الصهر، بالإضافة إلى الفحص البصري لدرجة حرارة غلاف المغرفة كمؤشر غير مباشر على حالة البطانة العاملة. أفاد العملاء الذين يستخدمون العزل الخاص بنا بعدم وجود خطر تمزق إضافي مقارنة بطبقات الدعم الخلفية المصنوعة من الحراريات القابلة للصب.

نعم، تُستخدم العزل الحراري النانوي المسامي الدقيق لدينا على نطاق واسع في أغطية مغرفة الصلب، وأغطية التنديش، وأغطية مغرفة النقل. عادةً ما تستخدم تطبيقات الأغطية ألواحًا بسماكة 30 إلى 50 مليمترًا ملتصقة بهيكل دعم فولاذي، مع سطح عمل من الطوب الحراري المصبوب أو لوح مسامي دقيق بدون تغليف. تطبيق الغطاء أقل إجهادًا حراريًا من جسم المغرفة لأن الغطاء يتعرض فقط للحرارة الإشعاعية من سطح الحمام، وليس للتلامس المباشر مع الصلب المنصهر، لذا فإن عمر الخدمة عادةً أطول عند 24 إلى 36 شهرًا. يقلل عزل الغطاء من فقدان حرارة المغرفة أثناء وضع الاستعداد (عندما تكون المغرفة ممتلئة ولكنها تنتظر الصب) بنسبة 40 إلى 60 بالمائة، مع توفير مماثل في الطاقة. نوصي بتغليف من قماش S-glass لتطبيقات أغطية المغرفة بسبب المتانة الميكانيكية وقابلية التنظيف للتغليف لسطح مكشوف. يرجى مشاركة قطر مغرفتك، وهندسة الغطاء، وواجب التشغيل للحصول على عرض سعر كامل.

المواصفات الفنية

المعامل القيمة
أقصى درجة حرارة للخدمة 1000 °C
الموصلية الحرارية 0.020 واط/(م·ك) عند 25 °م
العرض القياسي 1000 / 1200
السماكة القياسية 20 / 25 / 30 / 40 / 50
الكثافة 220–280 كجم/م³
مقاومة الانضغاط عند تشوه 1 ≥ 0.35 ميجا باسكال
التفاوت الأبعادي ±2 مم (الطول)، ±1 مم (السماكة)
الحد الأدنى لكمية الطلب (MOQ) 5 م³ أو 100 قطعة
مدة التنفيذ 10–25 يوم عمل حسب التكوين
التغليف صندوق خشبي أو منصة نقالة تصدير قياسية؛ فيلم بولي إيثيلين محكم الإغلاق بالتفريغ في الداخل
معيار الجودة YB/T 4130-2005، EN 13501-1 (تصنيف الحريق A1)

لماذا يختار المهندسون العزل المسامي الدقيق لمغارف الصلب

درجة مغرفة الصلب لوح عزل نانوي مسامي دقيق هو لوح عزل عالي الحرارة مصممة خصيصًا كطبقة خلفية للمغرفة خلف البطانة الحرارية العاملة — مما يقلل فقدان حرارة المغرفة بنسبة 30–50 %.

A السيليكا المدخنة يوفر اللب المسامي الدقيق (يُقترن اختياريًا بطبقة تمدد رقيقة من الألياف السيراميكية) العزل الحراري المسامي الدقيق التي تصمد لمدة 12–24 شهرًا من الدورات الحرارية بين فترات صيانة المغرفة.

مصانع الصلب التي تحدد هذا لوح العزل المسامي الدقيق لمغارف بسعة 150 طنًا وأكبر تسجل انخفاضًا في درجة حرارة الغلاف يصل إلى 60 °C — وفورات قابلة للقياس في الطلب على مياه تبريد غلاف المغرفة وعمر البطانة الحرارية.

منتجات ذات صلة

المهندسون الذين حددوا هذا العزل المسامي الدقيق النانوي لمغارف الصلب راجعوا أيضًا:

تصفح كامل عزل نانوي مسامي دقيق خط الإنتاج, ، أو اقرأ دليلنا الفني حول العزل الحراري المسامي الدقيق المبادئ. هل تحتاج مساعدة في اختيار اللوح المناسب؟ اتصل بفريقنا الهندسي.

الجودة والشهادات

يتم إنتاج كل دفعة من العزل النانوي المسامي الدقيق لدينا وفق نظام جودة موثق ويتم تسليمها مع أوراق التتبع. تتوفر تقارير الاختبارات والشهادات من أطراف ثالثة عند الطلب لتقديمات الهندسة وحزم المناقصات.

معرض الشهادات (الوثائق عند الطلب)

تتوفر نسخ ممسوحة ضوئيًا عالية الدقة من الشهادات وتقارير الاختبار — اطلب حزمة الوثائق الخاصة بنا للحصول على نسخ PDF الأصلية.

ISO 9001:2015REACH ComplianceRoHS 2.0 CompliancAsbestos-Free DeclYB/T 4130-2005EN 13501-1 Fire Cl
