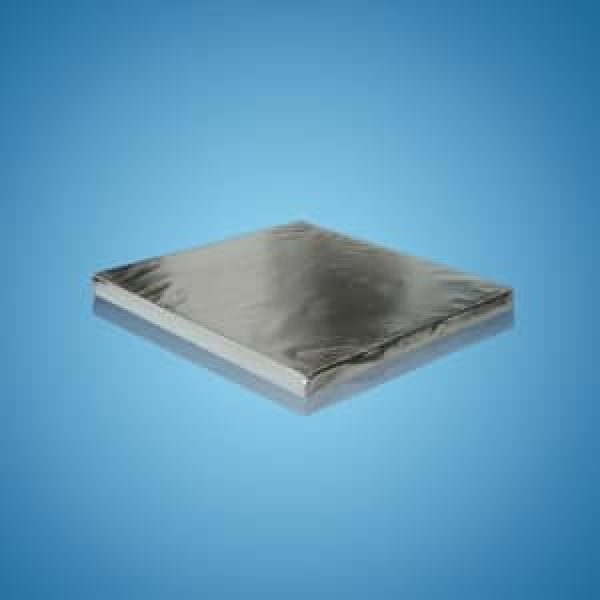

वीआईपी इन्सुलेशन पैनल | नैनो माइक्रोपोरस कोर के साथ वैक्यूम इन्सुलेटेड पैनल

वैक्यूम इंसुलेटेड पैनल — जिन्हें अक्सर संक्षेप में VIP पैनल या VIP इंसुलेशन कहा जाता है — उपलब्ध सबसे पतला उच्च-प्रदर्शन इंसुलेशन प्रदान करते हैं: एक दबाया हुआ नैनो माइक्रोपोरस कोर जो उच्च-बैरियर लिफाफे में वैक्यूम के तहत सील किया जाता है, जो पैनल के केंद्र में 0.004 W/(m·K) की तापीय चालकता प्राप्त करता है, जो वायुमंडलीय माइक्रोपोरस बोर्ड से लगभग पाँच गुना कम है। यह पृष्ठ पैनल निर्माण, R-मान, 200 × 200 mm से लेकर 1200 × 800 mm तक के मानक आकार, सेवा जीवन, और अनुप्रयोग सीमाओं को कवर करता है, ताकि आप यह तय कर सकें कि आपकी परियोजना के लिए VIP, वायुमंडलीय माइक्रोपोरस बोर्ड, या दोनों का हाइब्रिड सही विनिर्देश है या नहीं। VIP पैनलों को साइट पर काटा या ड्रिल नहीं किया जा सकता, इसलिए पेनेट्रेशन और विशेष आकार कारखाने में बनाए जाते हैं — अपनी पूछताछ के साथ अपने आयाम भेजें और हमारे इंजीनियर 24 घंटे के भीतर इष्टतम पैनल लेआउट की पुष्टि करेंगे।.

उत्पाद विवरण:

वैक्यूम इन्सुलेशन पैनल (VIP) एक अत्यधिक कुशल इन्सुलेशन सामग्री है जो माइक्रोपोरस तकनीक और वैक्यूम तकनीक को जोड़ती है, जिसमें मुख्य रूप से फ्यूम्ड सिलिका से बने माइक्रोपोरस इन्सुलेशन कोर मटेरियल को उच्च प्रतिरोध डायाफ्राम बैग में वैक्यूम एनकैप्सुलेट किया जाता है। इस सामग्री की तापीय चालकता बहुत कम होती है (विशिष्ट मान: 0.004 W/m K), ठंडा इन्सुलेशन प्रभाव अच्छा होता है, सेवा जीवन लंबा होता है, और आमतौर पर 50 वर्ष से अधिक तक पहुंच सकता है। बोर्ड की सतह और बोर्ड का किनारा सपाट होता है, जो किनारे पर गर्मी के रिसाव को यथासंभव कम कर सकता है। इसे स्थापित और परिवहन करना आसान है, और इसमें उत्कृष्ट एंटी-एजिंग कार्य होता है। वैक्यूम खो जाने पर भी, इस सामग्री में अभी भी उत्कृष्ट तापीय इन्सुलेशन प्रदर्शन होता है, और इसकी विस्तार दर बहुत कम होती है। गैस-फेज सिलिका कोर बोर्ड पर्यावरण-अनुकूल सामग्रियों का उपयोग करता है, जिसे पुनर्चक्रित और पुनः उपयोग किया जा सकता है, जिससे सुरक्षा और पर्यावरण संरक्षण सुनिश्चित होता है।.

उत्पाद विनिर्देश
मुख्य सामग्री	वाष्प-चरण सिलिका माइक्रोपोरस इन्सुलेशन बोर्ड	माप	लंबाई और चौड़ाई: अधिकतम 950x1100mm, मोटाई: 5-50mm, आवश्यकतानुसार अनुकूलित।.
अनुप्रयोग तापमान	-70°C – +90°C	घनत्व	170-240 kg/m (अन्य घनत्व अनुकूलित किए जा सकते हैं)
तापीय चालकता	≤4.0 mW/(m.K)@10℃ प्रारंभिक मान	VIP आंतरिक दबाव	≤5mbar
संपीड़न शक्ति	120 kpa (10% विरूपण)	सेवा जीवन	आमतौर पर यह 50 वर्ष से अधिक समय तक चल सकता है, जो वास्तविक अनुप्रयोग पर निर्भर करता है।.

तकनीकी विशिष्टताएँ

पैरामीटर	मान
अधिकतम सेवा तापमान	80 °C
तापीय चालकता	0.004 W/(m·K) 25 °C पर पैनल के केंद्र में
मानक चौड़ाई	200-1200 × 200-800
मानक मोटाई	10 / 15 / 20 / 25 / 30 / 40 / 50
घनत्व	220–280 kg/m³
संपीड़न शक्ति @10% विरूपण	≥ 0.35 MPa
आयामी सहनशीलता	±2 mm (लंबाई), ±1 mm (मोटाई)
न्यूनतम ऑर्डर मात्रा (MOQ)	5 m³ या 100 टुकड़े
प्रमुख समय	कॉन्फ़िगरेशन के आधार पर 10–25 कार्य दिवस
पैकेजिंग	मानक निर्यात लकड़ी का क्रेट या पैलेट; अंदर वैक्यूम-सीलबंद PE फिल्म
गुणवत्ता मानक	YB/T 4130-2005, EN 13501-1 (अग्नि वर्गीकरण A1)

उत्पाद के लाभ:

वैक्यूम इन्सुलेशन पैनल (VIP) स्व-उत्पादित उच्च-प्रदर्शन सूक्ष्मछिद्रित कोर सामग्री का उपयोग करता है, जिसमें अच्छा इन्सुलेशन प्रदर्शन, लंबी सेवा जीवन, ऊर्जा संरक्षण और दक्षता, और कार्बन उत्सर्जन में प्रभावी कमी जैसे लाभ हैं
बहुत कम तापीय चालकता, जो पारंपरिक इन्सुलेशन सामग्री के 1/10 तक कम हो सकती है।.
लंबी सेवा जीवन, 50 वर्ष या अधिक तक।.
वैक्यूम के बिना भी, इसमें उत्कृष्ट इन्सुलेशन प्रदर्शन होता है, जो अधिकांश अन्य सामग्रियों से बेहतर है।.
कोल्ड चेन परिवहन और भंडारण समय लंबा होता है, जिससे सामान का प्रदर्शन सुनिश्चित होता है।.
हल्का, कॉम्पैक्ट संरचनात्मक डिजाइन प्राप्त कर सकता है और परिवहन लागत कम कर सकता है।.
वैक्यूम हानि के दौरान विस्तार दर बहुत कम होती है, और यह स्थिर और लंबे समय तक उपयोग के लिए टिकाऊ होती है।.
उत्कृष्ट संपीड़न प्रदर्शन, आसानी से विकृत नहीं होता।.
अनुकूलित फ़ॉर्मूले, आकार, और प्रसंस्करण आकृतियाँ प्रदान कर सकते हैं।.
कोई हानिकारक श्वसन योग्य रेशे नहीं, सुरक्षित और पर्यावरण के अनुकूल।.

विशिष्ट अनुप्रयोग:

तापमान नियंत्रित पैकेजिंग – बायोमेडिकल कोल्ड बॉक्स, विभिन्न कूलर
शून्य ऊर्जा भवन या निष्क्रिय निम्न ऊर्जा भवन
तापन या ताप भंडारण उपकरण (वॉटर हीटर, बॉयलर, और ताप भंडारण टैंक)
घरेलू उपकरण (रेफ्रिजरेटर, प्रशीतित भंडारण कैबिनेट)
प्रशीतित ट्रक, कोल्ड चेन कंटेनर, आदि

VIP R-मान: व्यवहार में संख्याओं का क्या अर्थ है

वैक्यूम इंसुलेशन पैनल का R-मान पैनल के केंद्र पर बताया जाता है, क्योंकि किनारे की सील एक तापीय ब्रिज बनाती है। डिज़ाइन के लिए दो आंकड़े मायने रखते हैं:

पैनल का केंद्र: 0.004 W/(m·K) की तापीय चालकता प्रति 25 mm मोटाई लगभग R-35 के R-मान के अनुरूप है — जो हमारे वायुमंडलीय माइक्रोपोरस बोर्ड (प्रति 25 mm R-7) के R-मान का लगभग पाँच गुना और प्रति इकाई मोटाई पॉलीयूरेथेन फोम का पाँच से छह गुना है।.
संपूर्ण-असेंबली: किनारे का तापीय ब्रिज पैनल के आकार और लेआउट के आधार पर प्रभावी R-मान को 15–30% तक कम कर देता है। 10 mm किनारे ब्रिज वाले एक सामान्य 600 × 600 mm पैनल के लिए, ऊष्मा-हानि गणनाओं में केंद्र मान के बजाय क्षेत्र-भारित औसत का उपयोग करें।.

संपूर्ण-दीवार या संपूर्ण-बॉक्स U-मान गणनाओं के लिए, हमें अपना पैनल लेआउट भेजें और हम एक क्षेत्र-भारित R-मान और मोटाई की सिफारिश लौटाएँगे।.

वैक्यूम इन्सुलेशन पैनल (VIP) के बारे में अक्सर पूछे जाने वाले प्रश्न

इंजीनियरों और खरीद टीमों द्वारा हमारे वैक्यूम इन्सुलेशन पैनल (VIP) के बारे में पूछे जाने वाले सामान्य तकनीकी और व्यावसायिक प्रश्नों के त्वरित उत्तर। यहाँ कवर नहीं की गई विशिष्टताओं के लिए, कृपया हमारी तकनीकी टीम से संपर्क करें।.

नमूना अनुरोधों, लीड समय, और शिपिंग शर्तों के लिए, देखें उत्पाद पृष्ठ FAQ.

वैक्यूम इन्सुलेशन पैनल कितने समय तक चलता है?

हमारी उत्पाद श्रृंखला के वैक्यूम इन्सुलेशन पैनल अनुप्रयोग वातावरण के आधार पर 25 से 50 वर्ष का सेवा जीवन रेटिंग रखते हैं। VIP में एक उच्च-अवरोध फिल्म लिफाफे के अंदर वैक्यूम के तहत सीलबंद एक माइक्रोपोरस कोर होता है। वैक्यूम प्राथमिक इन्सुलेटर है; जब तक यह बना रहता है, पैनल रेटेड थर्मल प्रदर्शन देता है। सेवा जीवन को कम करने वाली एजिंग प्रक्रियाएँ क्रमिक होती हैं: अवरोध फिल्म दशकों में धीरे-धीरे वायुमंडलीय गैसों (मुख्यतः जल वाष्प और कार्बन डाइऑक्साइड) को पारगमित करती है, और सामान्य आंतरिक अनुप्रयोगों में 30 वर्षों में आंतरिक दबाव प्रारंभिक 0.05 मिलीबार से 1 मिलीबार की ओर बढ़ता है। हम कोल्ड-चेन और भवन अनुप्रयोगों में 25-वर्षीय सेवा जीवन के लिए पैनलों को विश्वास के साथ रेट करते हैं, और संरक्षित आंतरिक इंस्टॉलेशन में 50 वर्ष के लिए। बाहरी, समुद्री और उच्च-तापमान अनुप्रयोगों के लिए अवरोध की त्वरित एजिंग के कारण सेवा जीवन छोटा होता है; हम निश्चित सेवा अंतराल के बजाय आवधिक निरीक्षण की सलाह देते हैं।.

पारंपरिक इन्सुलेशन की तुलना में VIP का R-मान क्या है?

एक सामान्य VIP प्रति 25 mm लगभग R-35 (लगभग प्रति इंच R-36) का पैनल-केंद्र R-मान प्रदान करता है, जो 0.004 W/(m·K) की पैनल-केंद्र तापीय चालकता के अनुरूप है। तुलना में, पॉलीयूरेथेन फोम प्रति इंच R-6 से R-7, खनिज ऊन प्रति इंच R-3 से R-4, और विस्तारित पॉलीस्टाइरीन प्रति इंच R-4 से R-5 प्रदान करता है — इसलिए प्रति इकाई मोटाई एक VIP पॉलीयूरेथेन फोम की तुलना में लगभग पाँच से छह गुना बेहतर इंसुलेट करता है। प्रत्येक VIP पैनल के किनारे का R-मान पैनल के किनारे की सील के पार तापीय ब्रिज के कारण कम होता है, जो पैनल के आकार और लेआउट के आधार पर असेंबली के प्रभावी R-मान को 15 से 30 प्रतिशत तक कम कर देता है। संपूर्ण-असेंबली गणनाओं के लिए हम क्षेत्र-भारित औसत का उपयोग करने की सलाह देते हैं; हमें अपना पैनल लेआउट भेजें और हमारी इंजीनियरिंग टीम एक क्षेत्र-भारित R-मान लौटाएगी। VIP स्थान-महत्वपूर्ण अनुप्रयोगों में सबसे पतला संभव उच्च-प्रदर्शन इंसुलेशन प्रदान करते हैं।.

क्या वीआईपी पैनल को साइट पर काटा या ड्रिल किया जा सकता है?

नहीं, वीआईपी पैनलों को साइट पर काटा, ड्रिल किया या छेदा नहीं जा सकता क्योंकि इससे वैक्यूम नष्ट हो जाता है और पैनल अप्रभावी हो जाता है। पैनल को उसके रेटेड प्रदर्शन को देने के लिए वैक्यूम लिफाफा सील रहना चाहिए। पैठ, किनारों और आकार संशोधनों को ऑर्डर के समय निर्दिष्ट किया जाना चाहिए और कारखाने में उत्पादित किया जाना चाहिए। सामान्य विशेष कॉन्फ़िगरेशन में पूर्व-ड्रिल किए गए माउंटिंग पॉइंट, पूर्व-कट केबल पैठ, माउंटिंग के लिए कारखाने-लागू चिपकने वाला बैकिंग, और लो-प्रोफाइल इंस्टॉलेशन के लिए टेपर्ड किनारे शामिल हैं। साइट पर अनुकूलनशीलता की आवश्यकता वाले प्रोजेक्ट्स के लिए, हम दृढ़ता से सलाह देते हैं कि वीआईपी पैनलों को थोड़ा बड़ा ऑर्डर करें ताकि वीआईपी के बजाय आसपास के पारंपरिक इन्सुलेशन की साइट ट्रिमिंग की अनुमति मिल सके। यदि इंस्टॉलेशन या सेवा के दौरान कोई पैनल क्षतिग्रस्त हो जाता है, तो इसे बदलना होगा क्योंकि फील्ड में वैक्यूम को बहाल नहीं किया जा सकता।.

वीआईपी किस प्रकार के अनुप्रयोगों के लिए सबसे उपयुक्त हैं?

वैक्यूम इन्सुलेशन पैनल उन अनुप्रयोगों के लिए सबसे उपयुक्त हैं जहाँ स्थान गंभीर रूप से सीमित हो और इन्सुलेशन प्रदर्शन महत्वपूर्ण हो। सबसे आम अनुप्रयोग हैं कोल्ड-चेन लॉजिस्टिक्स (फार्मास्यूटिकल कोल्ड बॉक्स, वैक्सीन कैरियर, फ्रोज़न फूड ट्रांसपोर्ट), मेडिकल और प्रयोगशाला कोल्ड स्टोरेज (विशेष रूप से अल्ट्रा-लो टेम्परेचर फ्रीज़र), भवन अनुप्रयोग जहाँ इन्सुलेशन की मोटाई न्यूनतम रखनी होती है (मौजूदा दीवारों की आंतरिक इन्सुलेशन, बालकनी और छत की इन्सुलेशन जहाँ हेडरूम सीमित हो), और विशेष औद्योगिक अनुप्रयोग (क्रायोजेनिक उपकरण, LNG टैंक, एयरोस्पेस और उपग्रह थर्मल प्रबंधन)। VIPs आमतौर पर पारंपरिक भवन इन्सुलेशन के लिए लागत-प्रभावी नहीं होते जहाँ पॉलीयूरेथेन या मिनरल वूल स्वीकार्य है, क्योंकि पैनल की लागत का प्रीमियम स्थान-बचत लाभ से काफी अधिक होता है। हम VIPs की सिफारिश वहाँ करते हैं जहाँ स्थान बचत का स्वतंत्र मूल्य हो, जैसे किसी भवन में अतिरिक्त उपयोग योग्य फर्श क्षेत्र या रेफ्रिजरेटेड कंटेनर में अतिरिक्त कार्गो वॉल्यूम।.

आप क्षतिग्रस्त VIP पैनल को कैसे संभालते हैं?

एक क्षतिग्रस्त VIP पैनल, जिसका आमतौर पर मतलब है कि बैरियर फिल्म लिफाफा पंक्चर या फटा हुआ है, अपना वैक्यूम खो चुका है और अब बिना वैक्यूम लाभ के माइक्रोपोरस कोर मटेरियल के पैनल की तरह काम करता है। यह पैनल खतरनाक नहीं है; कोर एक अकार्बनिक कम्पोजिट है जो जहरीली गैसें या मलबा नहीं छोड़ता। क्षतिग्रस्त पैनल को सेवा से हटा दिया जाना चाहिए और उसकी जगह नया पैनल लगाया जाना चाहिए। कोल्ड-चेन अनुप्रयोगों में वैक्यूम की हानि आमतौर पर मिनटों के बजाय घंटों में ठंडी तरफ के तापमान में धीरे-धीरे वृद्धि का कारण बनती है, जिससे विफल पैनल की पहचान करने और प्रतिस्थापन की योजना बनाने का समय मिल जाता है। महत्वपूर्ण अनुप्रयोगों में हम VIP पैनलों को कम लागत वाली मॉनिटरिंग फिल्म या बारकोड-टैग इन्वेंटरी के साथ स्थापित करने की सलाह देते हैं ताकि निरीक्षण के दौरान प्रत्येक पैनल की विशिष्ट पहचान की जा सके। यदि सेवा में कोई पैनल क्षतिग्रस्त हो जाए तो कृपया हमारी तकनीकी टीम से संपर्क करें; मानक आकारों के लिए हम आमतौर पर 2 से 3 सप्ताह के भीतर प्रतिस्थापन की आपूर्ति कर सकते हैं।.

आप अधिकतम किस आकार का VIP आपूर्ति कर सकते हैं?

हमारी मानक VIP रेंज पैनल आकार 200 मिलीमीटर गुणा 200 मिलीमीटर से लेकर 1200 मिलीमीटर गुणा 800 मिलीमीटर तक कवर करती है, जिसकी मोटाई 10 मिलीमीटर से 50 मिलीमीटर तक होती है। इस रेंज से बाहर के आकार (जैसे कोल्ड स्टोरेज दीवारों के लिए अतिरिक्त-बड़े पैनल या पतले-प्रोफाइल अनुप्रयोगों के लिए 10 मिलीमीटर से कम के अतिरिक्त-पतले पैनल) विशेष ऑर्डर पर विस्तारित लीड टाइम के साथ आपूर्ति किए जा सकते हैं। आकार की सीमा मुख्य रूप से बैरियर फिल्म उत्पादन क्षमता और वैक्यूम सीलिंग उपकरण द्वारा निर्धारित होती है, जिन दोनों को हम परियोजना आवश्यकताओं के लिए बढ़ा सकते हैं। बड़े क्षेत्र की स्थापनाओं के लिए हम एकल अति-बड़े पैनल के बजाय स्टैगर्ड जोड़ों वाले मानक-आकार के पैनलों की एक श्रृंखला की सिफारिश करते हैं, क्योंकि स्टैगर्ड-जॉइंट व्यवस्था थर्मल ब्रिजिंग के प्रति अधिक सहनशील होती है और किसी एक पैनल के क्षतिग्रस्त होने पर रिडंडेंसी प्रदान करती है। हमें अपनी परियोजना के आयाम भेजें और हम इष्टतम पैनल कॉन्फ़िगरेशन की सिफारिश करेंगे।.

इंजीनियर वैक्यूम इन्सुलेशन पैनल (VIP) माइक्रोपोरस इन्सुलेशन क्यों चुनते हैं

हमारा वैक्यूम इन्सुलेशन पैनल (VIP) एंकर-टेक रेंज में सर्वोच्च प्रदर्शन वाला माइक्रोपोरस थर्मल इन्सुलेशन है: वैक्यूम के तहत उच्च-बैरियर फिल्म लिफाफे के अंदर सील किया गया एक फ्यूम्ड सिलिका माइक्रोपोरस कोर।.

पैनल के केंद्र की थर्मल चालकता 0.004 W/(m·K) तक पहुँचती है — जो हमारे कठोर माइक्रोपोरस इन्सुलेशन पैनल की तुलना में लगभग पाँच गुना कम है वायुमंडलीय दबाव पर, प्रति इंच 5–8 R-मान प्रदान करता है।.

जहाँ एक गैर-वैक्यूम उच्च तापमान इन्सुलेशन पैनल कोल्ड-चेन, फार्मास्यूटिकल, क्रायोजेनिक, या एयरोस्पेस विनिर्देशों को पूरा नहीं कर सकता, वहाँ VIP प्रारूप उसी सिद्ध फ्यूम्ड सिलिका रसायन को 25-वर्षीय सेवा के लिए इंजीनियर किए गए वैक्यूम-सील्ड लिफाफे में डालता है।.

गुणवत्ता और प्रमाणपत्र

हमारे नैनो माइक्रोपोरस इन्सुलेशन का प्रत्येक बैच एक प्रलेखित गुणवत्ता प्रणाली के अंतर्गत उत्पादित किया जाता है और ट्रेसबिलिटी दस्तावेजों के साथ जारी किया जाता है। इंजीनियरिंग सबमिटल और टेंडर पैकेज के लिए अनुरोध पर तृतीय-पक्ष परीक्षण रिपोर्ट और प्रमाणपत्र उपलब्ध हैं।.

ISO 9001:2015 — डिज़ाइन, उत्पादन और बिक्री-पश्चात सेवा के लिए गुणवत्ता प्रबंधन प्रणाली प्रमाणन।.
REACH अनुपालन — रसायनों का पंजीकरण, मूल्यांकन, प्राधिकरण और प्रतिबंध — पूर्ण घोषणा फ़ाइल पर।.
RoHS 2.0 अनुपालन — खतरनाक पदार्थों का प्रतिबंध — भारी धातुओं और थैलेट्स के लिए तृतीय-पक्ष परीक्षण।.
एस्बेस्टस-मुक्त घोषणा — WHO और OSHA सामग्री सुरक्षा डेटा शीट के अनुसार प्रमाणित एस्बेस्टस-मुक्त।.
YB/T 4130-2005 — सूक्ष्मछिद्रीय इन्सुलेशन बोर्ड के लिए चीनी धातुकर्म उद्योग मानक।.
EN 13501-1 अग्नि वर्गीकरण A1 — यूरोपीय अग्नि-प्रतिक्रिया परीक्षण के अनुसार अ-दहनशील।.
SGS परीक्षण रिपोर्ट — घनत्व, संपीड़न शक्ति, तापीय चालकता, और प्रज्वलन-पर-हानि — तृतीय-पक्ष सत्यापित।.
CE अंकन — संबंधित उत्पाद परिवारों के लिए EU अनुरूपता की घोषणा।.
