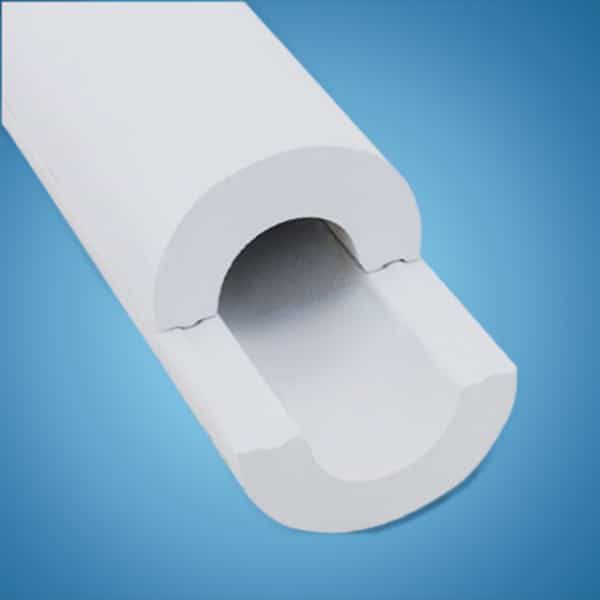

आर्क-आकार का नैनो माइक्रोपोरस इंसुलेशन

उत्पाद विवरण:

आर्क-आकार का नैनो माइक्रोपोरस इन्सुलेशन एक प्रकार का आर्क-आकार का नैनो थर्मल इन्सुलेशन बोर्ड है जिसे मोल्ड द्वारा पाइपलाइन पर स्थापित किया जा सकता है, और पाइपलाइन के आकार के अनुसार अनुकूलित किया जा सकता है। यह उत्कृष्ट थर्मल इन्सुलेशन प्रदर्शन वाली एक नैनो माइक्रोपोरस थर्मल इन्सुलेशन सामग्री है, जो विशेष रूप से पाइपलाइन के थर्मल इन्सुलेशन के लिए उपयुक्त है। हम विभिन्न व्यास, मोटाई और लंबाई के नैनो-छिद्रपूर्ण थर्मल इन्सुलेशन पाइप का उत्पादन कर सकते हैं, और ग्राहकों को लागत प्रभावी थर्मल इन्सुलेशन समाधान प्रदान कर सकते हैं

विनिर्देश:

आकार（मिमी）:	अनुकूलन योग्य	मोटाई（मिमी）:	अनुकूलन योग्य
ऑपरेटिंग तापमान（℃）	1000 (सतत), 1200 (वर्गीकरण)	घनत्व: (किग्रा/m3),	220–280， अनुकूलन योग्य

तापीय चालकता: W/mK T/C (YB/T4130-2005)

औसत तापमान	ग्रेड 950	ग्रेड 1000	ग्रेड 1100
20 ℃	0.020	0.019	0.020
200 ℃	0.022	0.021	0.022
400 ℃	0.026	0.024	0.025
800 ℃	0.028	0.026	0.035

उत्पाद के लाभ:

थर्मल इन्सुलेशन प्रदर्शन पारंपरिक सामग्रियों का 3~4 गुना है, जो उपकरणों की ऊर्जा खपत को बहुत कम कर सकता है और इन्सुलेशन परत की आवश्यक मोटाई को कम कर सकता है।.
कम विशिष्ट ऊष्मा, कम ऊष्मा भंडारण, तापीय आघात प्रतिरोध।.
1100 ℃ तक तापमान प्रतिरोध
यह प्रभावी रूप से अवरक्त विकिरण को अवरुद्ध कर सकता है
कोई चूर्णीकरण नहीं, लंबी सेवा जीवन।.
यह गैर-विषाक्त और पर्यावरण के अनुकूल है, इसमें साँस के साथ अंदर जाने वाले हानिकारक रेशे नहीं होते, गर्म करने पर धुआँ और गंध नहीं होती, और त्वचा को छूने पर खुजली नहीं होती। इसका उपयोग घरेलू उपकरणों के लिए किया जा सकता है।.
काटने, छेद करने और अन्य प्रसंस्करण के लिए वुडवर्किंग उपकरणों का उपयोग किया जा सकता है।.
यह उत्पाद एक अज्वलनशील सामग्री है, जिसका उपयोग अग्नि इन्सुलेशन परत के रूप में किया जा सकता है।.

विशिष्ट अनुप्रयोग:

उच्च तापमान पाइपलाइन
भाप पाइपलाइन
रासायनिक पाइपलाइन
क्रैकिंग भट्टी
इलेक्ट्रॉनिक उपकरण
अग्नि-रोधी दरवाजा
ताप भट्टी

आर्क-आकार के नैनो माइक्रोपोरस इन्सुलेशन के बारे में अक्सर पूछे जाने वाले प्रश्न

हमारे आर्क-आकार के नैनो माइक्रोपोरस इन्सुलेशन के बारे में इंजीनियरों और खरीद टीमों द्वारा पूछे जाने वाले सामान्य तकनीकी और व्यावसायिक प्रश्नों के त्वरित उत्तर। यहां शामिल नहीं की गई विशिष्टताओं के लिए, कृपया हमारी तकनीकी टीम से संपर्क करें।.

नमूना अनुरोधों, लीड समय, और शिपिंग शर्तों के लिए, देखें उत्पाद पृष्ठ FAQ.

आर्क-आकार के नैनो माइक्रोपोरस इन्सुलेशन का उपयोग किस लिए किया जाता है?

आर्क-आकार के नैनो माइक्रोपोरस इन्सुलेशन पैनल पाइप इन्सुलेशन के लिए उपयोग किए जाने वाले पूर्व-निर्मित कठोर खंड हैं, विशेष रूप से बड़े व्यास वाली लाइनों पर जहां साइट पर फ्लैट बोर्ड लपेटने से अंतराल, गलत संरेखण और कोल्ड ब्रिज हो सकते हैं। आर्क ज्यामिति मानक पाइप बाहरी व्यास की वक्रता से मेल खाती है, जिससे पैनल पाइप की दीवार के साथ समान जोड़ लाइनों के साथ सटीक रूप से बैठ सकते हैं। सामान्य अनुप्रयोगों में जिला हीटिंग मुख्य स्टीम लाइनें, पेट्रोकेमिकल प्रक्रिया पाइप, बिजली उत्पादन उच्च दबाव पाइपिंग, और समुद्री इंजन रूम पाइपवर्क शामिल हैं। आर्क पैनल टैंक और वेसल हेड्स पर भी उपयोग किए जाते हैं जहां वक्रता संकेंद्रित होती है। पूर्व-निर्मित ज्यामिति साइट पर फ्लैट बोर्ड काटने की तुलना में स्थापना समय को 60 प्रतिशत तक कम कर देती है, और सख्त फैक्ट्री सहनशीलता पूरे पाइप परिधि में सुसंगत इन्सुलेटिंग प्रदर्शन प्रदान करती है।.

कौन सी चाप त्रिज्या सीमा उपलब्ध है?

हमारी मानक चाप-आकार की नैनो माइक्रोपोरस इन्सुलेशन रेंज DN 50 से DN 1200 तक के आंतरिक व्यास को कवर करती है। प्रत्येक नाममात्र पाइप आकार के लिए चाप पैनल को मानक पाइप बाहरी व्यास तक दबाया जाता है, जिसमें पाइप की दीवार की मोटाई पर मानक इन्सुलेशन सहनशीलता शामिल होती है। सामान्य विन्यासों में तेज पाइप स्थापना के लिए परिधि के 90 या 180 डिग्री को कवर करने वाले सिंगल-पेन चाप खंड, और वेसल और टैंक हेड के लिए पूर्ण 360 डिग्री किट शामिल हैं। मानक मोटाई रेंज 20 से 100 मिलीमीटर है; पतले पैनल आमतौर पर चाप रूप में आपूर्ति नहीं किए जाते क्योंकि बनाने की लागत सामग्री बचत से अधिक होती है। हमारी मानक सूची से बाहर के व्यास के लिए, हमारी इंजीनियरिंग टीम परियोजना के आधार पर कस्टम त्रिज्या के लिए टूलिंग बना सकती है। अपनी लाइन सूची साझा करें और हम पुष्टि करेंगे कि कौन से मानक विन्यास आपके पाइप को कवर करते हैं और किनके लिए कस्टम टूलिंग की आवश्यकता है।.

क्या कस्टम आर्क आकार ऑर्डर किए जा सकते हैं?

हाँ, हम उन परियोजनाओं के लिए कस्टम चाप-आकार के नैनो माइक्रोपोरस इन्सुलेशन पैनल बनाते हैं जो हमारी मानक त्रिज्या और मोटाई सीमा से बाहर आती हैं। कस्टम चाप टूलिंग के लिए न्यूनतम ऑर्डर मात्रा आमतौर पर 20 घन मीटर होती है, जो टूलिंग लागत को समायोजित करती है; छोटी मात्रा के लिए हमारी फॉर्म्ड-शेप सेवा का उपयोग करने या साइट पर फ्लैट बोर्ड लपेटने की सलाह देते हैं। एक बार टूलिंग स्थापित हो जाने के बाद, दोहराए गए ऑर्डर पर केवल प्रति-पीस लागत और लीड टाइम लागू होता है। कस्टम टूलिंग और पहली डिलीवरी के लिए सामान्य लीड टाइम 6 से 8 सप्ताह है; ड्राइंग पुष्टि से दोहराए गए ऑर्डर 3 से 4 सप्ताह के होते हैं। कस्टम चाप ऑर्डर देने के लिए हमें आंतरिक व्यास, मोटाई, सेगमेंट कोण, और मात्रा की आवश्यकता होती है, साथ ही फेसिंग या फेसिंग संयोजन जैसी कोई विशेष आवश्यकताएं भी। टूलिंग रिलीज़ से पहले हम आपकी स्वीकृति के लिए एक CAD ड्राइंग वापस भेजेंगे।.

पाइप और टैंकों में चाप-आकार का इन्सुलेशन कैसे स्थापित किया जाता है?

आर्क-आकार के नैनो माइक्रोप्रस छिद्रित इन्सुलेशन पैनल एक सरल संरेखण-और-सुरक्षित प्रक्रिया का उपयोग करके स्थापित किए जाते हैं। आर्क के दो हिस्सों (आमतौर पर प्रत्येक 180 डिग्री) को पाइप के चारों ओर रखा जाता है, जिसमें जोड़ की रेखा ऊर्ध्वाधर या 45 डिग्री पर होती है ताकि साफ दृश्य फिनिश मिल सके। पैनलों को पाइप की दीवार के खिलाफ सुरक्षित करने के लिए 200 से 300 मिलीमीटर केंद्रों पर स्टेनलेस स्टील बैंडिंग या उच्च-तापमान तार लपेटा जाता है। बहु-स्तरीय आर्क इन्सुलेशन के लिए आंतरिक परत को अकार्बनिक चिपकने वाले पदार्थ के साथ पाइप से बांधा जाता है और बाहरी परत को थ्रू-बोल्ट या वेल्डेड पिन के साथ यांत्रिक रूप से सुरक्षित किया जाता है। आसन्न पैनलों के बीच के जोड़ों को सिरेमिक फाइबर स्ट्रिप से भरा जाता है और उपयुक्ततानुसार एल्यूमीनियम फॉयल टेप या पीई टेप से सील किया जाता है। बाहरी क्लैडिंग को अंत में लगाया जाता है, जो मौसम और यांत्रिक सुरक्षा प्रदान करता है। पूर्ण स्थापना चित्र और पिन शेड्यूल अनुरोध पर उपलब्ध हैं।.

आर्क पैनलों के लिए सामान्य मोटाई सीमा क्या है?

हमारे मानक चाप-आकार के पैनल 20 से 100 मिलीमीटर की मोटाई में उत्पादित किए जाते हैं। सबसे सामान्य परियोजना मोटाई 30, 40, 50, 60, 80, और 100 मिलीमीटर हैं, जो 200 से 1000 डिग्री सेल्सियस के तापमान पर विशिष्ट पाइप इन्सुलेशन ड्यूटी के अनुरूप हैं। 20 मिलीमीटर से कम की पतली पैनल सामान्यतः पूर्व-निर्मित चाप ज्यामिति में आपूर्ति नहीं की जाती हैं क्योंकि निर्माण के दौरान ज्यामिति को सख्त सहनशीलता तक बनाए नहीं रखा जा सकता; छोटे पाइपों पर पतली इन्सुलेशन के लिए हम साइट पर कटाई के साथ सपाट बोर्ड की सिफारिश करते हैं। 100 मिलीमीटर से अधिक की मोटी पैनल को बहु-स्तरीय असेंबली के रूप में उत्पादित किया जाता है जिसमें सीम के माध्यम से थर्मल ब्रिजिंग को कम करने के लिए कंपित जोड़ होते हैं। विशिष्ट ड्यूटी प्रोफाइल के विरुद्ध ऊष्मा-हानि गणना के लिए, हमारी इंजीनियरिंग टीम आपके पाइप डेटा प्राप्त होने पर ISO 12241 या ASTM C680 गणना चला सकती है और इष्टतम मोटाई की सिफारिश कर सकती है।.

साइट पर सपाट बोर्ड काटने की तुलना में आर्क इन्सुलेशन कैसा होता है?

प्री-फॉर्म्ड आर्क इन्सुलेशन साइट पर फ्लैट बोर्ड काटने की तुलना में तीन लाभ प्रदान करता है। पहला, ज्यामिति सुसंगत होती है, जिसका अर्थ है पूरी पाइप परिधि पर सुसंगत इन्सुलेटिंग प्रदर्शन, खराब फिटिंग वाले जोड़ों पर कोई कोल्ड ब्रिज नहीं। दूसरा, इंस्टॉलेशन समय 40 से 60 प्रतिशत तक कम हो जाता है क्योंकि पैनलों को साइट पर मापने, काटने और ट्रिम करने के बजाय बस रखा और बैंड किया जाता है। तीसरा, सामग्री की बर्बादी कम होती है क्योंकि हम दबाने के दौरान ब्लैंक आकार को अनुकूलित करते हैं; साइट पर काटने से आमतौर पर 10 से 15 प्रतिशत स्क्रैप उत्पन्न होता है। व्यापार-बंद समान थर्मल प्रदर्शन वाले फ्लैट बोर्डों की तुलना में आमतौर पर 15 से 25 प्रतिशत की यूनिट लागत प्रीमियम है। उच्च-विनिर्देश परियोजनाओं के लिए जहां थर्मल प्रदर्शन, इंस्टॉल गुणवत्ता और कम श्रम लागत मायने रखती है, आर्क प्रीमियम इंस्टॉलेशन के पहले कुछ चक्रों के भीतर वसूल हो जाता है।.

तकनीकी विशिष्टताएँ

पैरामीटर	मान
अधिकतम सेवा तापमान	1000 °C
तापीय चालकता	25 °C पर 0.020 W/(m·K)
मानक चौड़ाई	चाप खंड 90° या 180°
मानक मोटाई	20 / 25 / 30 / 40 / 50
घनत्व	220–280 kg/m³
संपीड़न शक्ति @10% विरूपण	≥ 0.35 MPa
आयामी सहनशीलता	±2 mm (लंबाई), ±1 mm (मोटाई)
न्यूनतम ऑर्डर मात्रा (MOQ)	5 m³ या 100 टुकड़े
प्रमुख समय	कॉन्फ़िगरेशन के आधार पर 10–25 कार्य दिवस
पैकेजिंग	मानक निर्यात लकड़ी का क्रेट या पैलेट; अंदर वैक्यूम-सीलबंद PE फिल्म
गुणवत्ता मानक	YB/T 4130-2005, EN 13501-1 (अग्नि वर्गीकरण A1)

इंजीनियर चाप-आकार का माइक्रोपोरस इन्सुलेशन क्यों चुनते हैं

चाप-आकार का नैनो माइक्रोपोरस इन्सुलेशन हमारी रेंज का फैक्ट्री-प्रीफॉर्म्ड प्रकार है माइक्रोपोरस इन्सुलेशन पैनल की तुलना में लगभग पाँच गुना कम है — DN 50 से DN 1200 तक के पाइप व्यास के लिए 90° या 180° चाप में आपके पाइप व्यास के अनुसार कटे हुए एकल-वक्र खंड।

प्रत्येक चाप उसी फ्यूम्ड सिलिका माइक्रोपोरस बोर्ड स्टॉक से काटा जाता है, जिससे माइक्रोपोरस थर्मल इन्सुलेशन इंस्टॉलेशन का 0.020 W/(m·K) तापीय प्रदर्शन बना रहता है और साइट पर कटाई की बर्बादी समाप्त होती है।

सैकड़ों मीटर लाइन्ड पाइपवर्क स्थापित करने वाले ताप-इन्सुलेशन ठेकेदारों के लिए, प्रीफॉर्म्ड चाप तुलनीय की साइट श्रम लागत को आधा कर देते हैं उच्च तापमान इन्सुलेशन पैनल फ्लैट बोर्ड से निर्मित इंस्टॉलेशन।.

गुणवत्ता और प्रमाणपत्र

हमारे नैनो माइक्रोपोरस इन्सुलेशन का प्रत्येक बैच एक प्रलेखित गुणवत्ता प्रणाली के अंतर्गत उत्पादित किया जाता है और ट्रेसबिलिटी दस्तावेजों के साथ जारी किया जाता है। इंजीनियरिंग सबमिटल और टेंडर पैकेज के लिए अनुरोध पर तृतीय-पक्ष परीक्षण रिपोर्ट और प्रमाणपत्र उपलब्ध हैं।.

ISO 9001:2015 — डिज़ाइन, उत्पादन और बिक्री-पश्चात सेवा के लिए गुणवत्ता प्रबंधन प्रणाली प्रमाणन।.
REACH अनुपालन — रसायनों का पंजीकरण, मूल्यांकन, प्राधिकरण और प्रतिबंध — पूर्ण घोषणा फ़ाइल पर।.
RoHS 2.0 अनुपालन — खतरनाक पदार्थों का प्रतिबंध — भारी धातुओं और थैलेट्स के लिए तृतीय-पक्ष परीक्षण।.
एस्बेस्टस-मुक्त घोषणा — WHO और OSHA सामग्री सुरक्षा डेटा शीट के अनुसार प्रमाणित एस्बेस्टस-मुक्त।.
YB/T 4130-2005 — सूक्ष्मछिद्रीय इन्सुलेशन बोर्ड के लिए चीनी धातुकर्म उद्योग मानक।.
EN 13501-1 अग्नि वर्गीकरण A1 — यूरोपीय अग्नि-प्रतिक्रिया परीक्षण के अनुसार अ-दहनशील।.
SGS परीक्षण रिपोर्ट — घनत्व, संपीड़न शक्ति, तापीय चालकता, और प्रज्वलन-पर-हानि — तृतीय-पक्ष सत्यापित।.
CE अंकन — संबंधित उत्पाद परिवारों के लिए EU अनुरूपता की घोषणा।.
